Explication des caméras thermiques

Les caméras thermiques sont des appareils qui traduisent l'énergie thermique (chaleur) en lumière visible afin d'analyser un objet ou une scène particulière. L'image produite est connue sous le nom de thermogramme et est analysée par un processus appelé thermographie. Les caméras thermiques sont des appareils sophistiqués qui traitent l’image capturée et l’affichent sur un écran. Ces images peuvent être utilisées pour un diagnostic immédiat ou traitées via un logiciel spécialisé pour une évaluation plus approfondie, une précision et une sortie de rapport. Les caméras thermiques font passer la mesure de la température à un niveau supérieur ; au lieu d'obtenir un chiffre pour la température, vous obtenez une image montrant les différences de température d'une surface.

Que voient les caméras thermiques ?
La lumière visible est ce que nous voyons quotidiennement autour de nous. C'est la seule partie du spectre électromagnétique que nous pouvons voir. La lumière visible n’occupe qu’une petite zone du spectre électromagnétique et le rayonnement infrarouge (IR) représente un pourcentage plus important. Si nous voulons voir ce qui se passe dans d’autres parties du spectre, nous avons besoin d’un équipement spécialisé.
Tous les objets absorbent, réfléchissent et parfois transmettent de l'énergie à différents niveaux. Différents matériaux dégagent de la chaleur ou de l’énergie froide à des rythmes différents. C'est cette énergie qui peut être détectée par un équipement infrarouge et affichée sous forme d'images.

Applications et utilisations des caméras d'imagerie thermique
Développées à l'origine pour un usage militaire pendant la guerre de Corée, les caméras thermiques ont migré vers d'autres domaines et ont trouvé de nombreuses utilisations. Les pompiers les utilisent pour voir à travers la fumée, trouver des personnes et localiser les points chauds d'incendie. Les forces de l'ordre utilisent la technologie pour gérer les activités de surveillance, localiser et appréhender les suspects, enquêter sur les scènes de crime et mener des opérations de recherche et de sauvetage. Les techniciens d’entretien des lignes électriques localisent les joints et les pièces en surchauffe pour éliminer les pannes potentielles. Lorsque l’isolation thermique devient défectueuse, les techniciens en construction de bâtiments peuvent détecter des fuites de chaleur pour améliorer l’efficacité du refroidissement ou du chauffage. Les activités physiologiques, telles que la fièvre, chez les êtres humains et d'autres animaux à sang chaud peuvent également être surveillées par imagerie thermographique. Ce sont également des outils couramment utilisés par les inspecteurs en bâtiment.

Caractéristiques de la caméra d'imagerie thermique
Les caméras thermiques peuvent être achetées avec le strict minimum de fonctionnalités qui lisent uniquement la température du réticule central fixe sur l'écran ou avec de multiples fonctionnalités qui permettent à l'utilisateur de sélectionner plusieurs réticules mobiles et d'établir des comparaisons entre eux pour afficher les valeurs haute, basse et élevée. températures moyennes sur l'écran. Les caméras thermiques disposent de plusieurs palettes de couleurs sélectionnables par l'utilisateur, telles que noir/blanc, fer ou arc-en-ciel. La palette en fer est la plus couramment utilisée par les inspecteurs en bâtiment. La palette noir/blanc permet d'identifier les détails d'une image et la palette arc-en-ciel possède la meilleure sensibilité thermique pour afficher les différences de température. Voir des exemples d’images ci-dessous de certaines palettes de couleurs.

Que rechercher dans une caméra thermique
Un certain nombre de composants contribuent à la fois à la qualité et au coût d'une caméra thermique. Les deux facteurs les plus importants sont la résolution du détecteur et la sensibilité thermique.
La résolution du détecteur décrit le nombre de pixels. Les résolutions les plus courantes sont 160 x 120, 320 x 240 et 640 x 480 pixels. Un détecteur de 320 x 240 produit une image composée de 76,800 76,800 pixels. Étant donné que chaque pixel est associé à une température qui représente XNUMX XNUMX points de données de température. Des résolutions plus élevées produisent également des images visiblement plus claires.
La sensibilité thermique est la plus petite différence de température que la caméra peut détecter. Une sensibilité de 0.05° signifie que la caméra peut distinguer deux surfaces avec une différence de température de seulement cinq centièmes de degré.
Un autre facteur important à prendre en compte est la plage de température de la caméra thermique. La plage indique quelles sont les températures minimales et maximales que la caméra peut mesurer (-4°F à 2200°F est typique).
Pour obtenir la meilleure image thermique à analyser, quatre réglages peuvent être effectués sur la plupart des caméras : la mise au point, les modifications des paramètres d'émissivité, les modifications des paramètres de température de réflexion et le réglage thermique. Chacun de ces ajustements doit être pris en compte lors de la sélection d’une caméra thermique.
Tout comme une caméra standard, l’objectif de la caméra thermique doit être mis au point pour améliorer la clarté de l’image. La plupart des appareils photo peuvent être mis au point en tournant l'objectif. Les caméras plus sophistiquées ont une mise au point par bouton-poussoir.
L'émissivité est la quantité de rayonnement émis par un objet par rapport à celle d'un émetteur de rayonnement parfait lorsque les deux sont à la même température. Le réglage de l'émissivité est important lors de la prise de mesures de température ou lors de la comparaison des températures de deux objets différents. Toutes les caméras ne permettent pas à l'utilisateur de saisir la température réfléchissante.
Le réglage de la température réfléchissante permet à l'utilisateur de compenser la température des objets environnants qui se reflète sur un objet. Tout comme l'émissivité, la température de réflexion est importante lors de la prise de mesures de température ou de la comparaison des températures de deux objets. Toutes les caméras ne permettent pas à l'utilisateur de saisir la température réfléchissante.
Le réglage thermique de la caméra consiste à ajuster la portée ou la plage de température que la caméra voit en mode de visualisation manuelle. Le mode manuel permet à l'utilisateur d'ajuster la plage à une plage souhaitée, et la caméra affichera toujours cette plage de température. L'utilisation du mode manuel est préférable lorsqu'elle est utilisée pour faire ressortir les différences de température de l'objet observé.

Limites de la caméra d'imagerie thermique
L’énergie thermique pouvant être réfléchie par les surfaces brillantes, les caméras thermiques ne peuvent pas voir à travers le verre. Des caméras thermiques peuvent être utilisées pour recueillir des informations sur l'intérieur
 d'un mur, mais ils ne peuvent pas voir à travers les murs. Il est également important de savoir que les caméras thermiques ne doivent pas être utilisées comme seul facteur déterminant de l’existence d’un problème. L'utilisation d'autres instruments doit toujours être utilisée pour confirmer le problème.

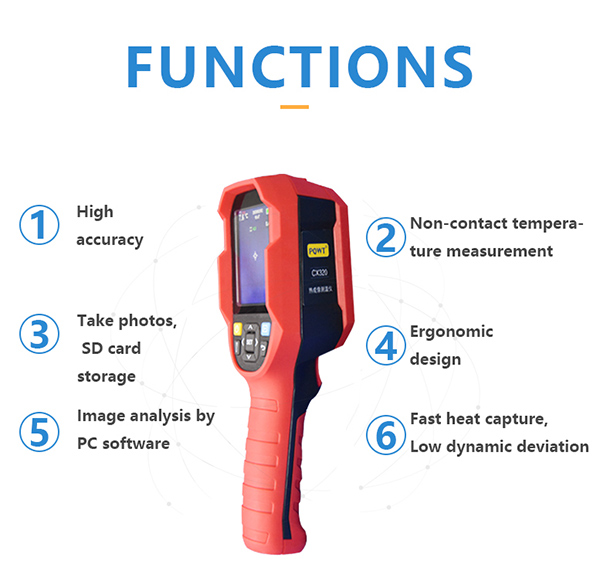

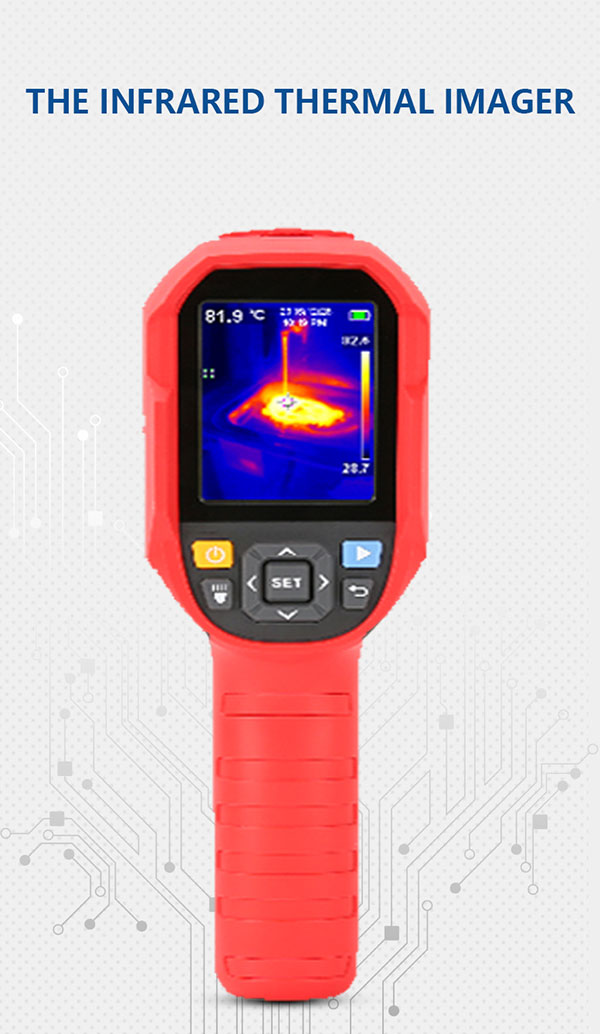

Caméra d'imagerie thermique PQWT CX320
